ZXQ2004電動閥門智能定位器
一、ZXQ2004電動閥門智能定位器 產品概述

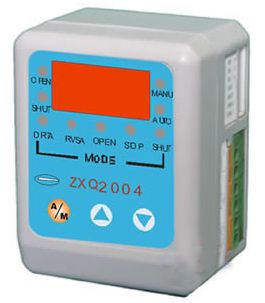

ZXQ2003、ZXQ2004電動閥門智能定位器是經工業單片機為主的智能信號采集控制系統，體積小巧，可選擇安裝在電動執行器的接線盒內或以DIN導軌方式固定在外，能直接接收工業儀表或計算機等輸出的4-20mADC信號（其它輸入信號類型可在出廠前定制），與電位器反饋的電動執行器配套對多種閥門或裝置進行準確定位操作，能對電動執行器的轉角（或位移）進行自由標定，同時輸出4-20mADC的執行器轉角位置（或位移）反饋轉換信號，可按鍵設定執行器轉角位置的下限限位值和上限限位值，定位器采用3個按鍵操作，9個LED燈可直接顯示定位器模態，4位數碼LED通過按鍵切換顯示閥位實際開度值、閥位設定開度值、定位器殼內溫度，操作方便。
|
|---|
| ZXQ2004電動閥門智能定位器 |
二、ZXQ2004電動閥門智能定位器 技術指標
1、 控制精度：0.1%-3.0%(通過U4參數可調)
2、 可接電動執行器反饋信號：電位器500Ω-10KΩ
3、 可接收外部控制信號（DC）：4-20mA(1-5V、0-10V、開關量等出廠前定制)
4、 輸入阻抗：250Ω；
5、 通過修改U1參數可設定：①DRTA/正動作，RVSA/逆動作模態②輸入信號中斷時“中斷”模態—OPEN（開）、STOP（停）、SHUT（閉）
6、 可選：①可控硅輸出（AC，600V，25A） ②繼電器輸出（AC，250V，10A）◆定貨時指明
7、 輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離），輸出負載≤500Ω
8、 環境溫度：0-70℃，濕度：35-85%
9、 有超溫保護功能：定位器殼內溫度≥70℃時，定位器停止對執行器的開閉控制
10、 外形尺寸：ZXQ2003 77mm(底面長)×76mm（底面寬）×51mm(高)； ZXQ2004 74mm(底面長)×57mm(底面寬)×45mm(高)
11、 可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）
12、 可設定上下限位點
13、 執行器堵轉檢測控制功能：如控制執行器發生堵轉持續3-4S，定位器則斷開控制輸出1min；反復檢測控制，至堵轉排除。
14、 可設定自調精度：執行器在工作過程中，無法定位，出現來回振動3次，定位器自動把定位精度降低1/1000（即：原精度+1/1000），反復調節至適合的控制精度。設置參數為U0（000.x）
15、 密碼鎖，防止誤操作
16、 防執行器頻繁啟動功能
17、 帶錯誤代碼指示故障原因（E 0X）
18、 按輸入信號和執行器轉角位置進行智能步距調整準確定位
三、ZXQ2004電動閥門智能定位器 定位器面板
| 參數顯示 | 1 | LED視窗 | 通過按鍵切換顯示閥門實際開度值、閥門設定開度值、定位器殼內溫度和設定參數 |
|---|---|---|---|
|
狀態 指示 |
2 | OPEN | 輸出控制“開”繼電器閉合 |
| 3 | SHUT | 輸出控制“閉”繼電器閉合 | |
| 4 | MANU | 手動狀態 | |
| 5 | AUTO | 自動狀態 | |
| 模式指示MODE | 6 | DRTA |
正動作模式，輸入信號對應輸出如下： 4mA－滿位（一般標定為全開）20mA－零位（一般標定為全閉） |
| 7 | RVSA |
逆動作模式，輸入信號對應輸出如下： 4mA－零位（一般標定為全閉）20mA－滿位（一般標定為全開） |
|
| 8 | OPEN | 輸入信號中斷模態為“開”，使執行器開至上限開度限位處 | |
| 9 | STOP | 輸入信號中斷模態為“?！保箞绦衅魍Ｔ诋斍拔恢? | |
| 10 | SHUT | 輸入信號中斷模態為“閉”，使執行器開至下限開度限位處 | |
| 按鍵 | 11 | A/M | 手動/自動切換鍵，參數的進入修改和切換鍵 |
| 12 | ▲ | 數值增加鍵，自動狀態下還用于切換顯示閥位設定開度值，手動狀態下為“開” | |
| 13 | ▼ | 數值減少鍵，自動狀態下還用于切換顯示定位器殼內溫度，手動狀態下為“閉” |
