一、電動襯膠隔膜閥 產品概述
本公司的G9B41電動襯膠隔膜閥用于控制非腐蝕性或一般腐蝕性介質，閥內腔表面無襯里或覆有可供選擇的多種橡膠，適用于不同工作溫度和流體管路。電動襯膠隔膜閥適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）。電動襯膠隔膜閥壓力等級：PN0.6、1.0、1.6。
|
|
|

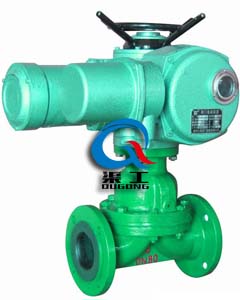

G9B41J電動襯膠隔膜閥
|

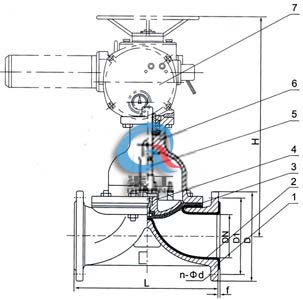

G9B41J電動襯膠隔膜閥 (結構圖)
|
二、電動襯膠隔膜閥 主要零件材料
|
名 稱
|
材 料
|
|
閥 體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
閥 蓋
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
襯 里
|
無襯里、橡膠
|
|
隔 膜
|
橡膠
|
|
閥 瓣
|
鑄鐵、碳鋼
|
|
閥 桿
|
碳鋼
|
|
電 動 裝 置
|
組合件
|
三、電動襯膠隔膜閥 性能測試
|
名 稱
|
材 料
|
|
襯里層
|
電火花檢測
|
|
試驗與檢驗
|
GB/T13297標準
|
|
公稱壓力
|
PN（Mpa）
|
|
閥 體
|
PN×1.5
|
|
密 封
|
PN×1.1
|
四、電動襯膠隔膜閥 襯里材質
1、電動襯膠隔膜閥可根據不同的襯里材質，適用于不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。
2、各種襯里材質的推薦使用范圍：
|
襯里材質（代號）
|
適用溫度
|
適用介質
|
|
硬橡膠（NR）
|
-10 o C～85 o C
|
除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
|
|
軟橡膠（BR）
|
-10 o C～85 o C ]
|
具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。
|
|
丁基膠（IIR）
|
-10 o C～120 o C
|
抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
|
|
氯丁膠
|
（CR）-10 o C～120 o C
|
動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。
|
|
鑄鐵不視裹
|
-40 o C～100 o C
|
非腐蝕性介質
|
3、隔膜材質的推薦使用范圍：
|
隔膜材質（代號）
|
適宜溫度
|
適用介質
|
|
丁基膠（B級）
|
-40 o C～100 o C
|
良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。
|
|
天然膠（Q級）
|
-50 o C～100 o C
|
用于凈化水、無機鹽、稀釋無機酸。
|
五、電動襯膠隔膜閥 主要外形尺寸
|
DN
|
公稱壓力
|
工作壓力
|
L
|
D
|
D1
|
n-φd
|
f
|
h
|
型號
|
輸出力矩
|
啟閉時間
|
質量
|
|
15
|
0.6
|
0.6
|
125
|
95
|
65
|
4-14
|
2
|
-
|
-
|
-
|
-
|
-
|
|
20
|
135
|
105
|
75
|
4-14
|
2
|
-
|
-
|
-
|
-
|
-
|
|
25
|
145
|
115
|
85
|
4-14
|
2
|
4445
|
Z5-18/16
|
50
|
17
|
40
|
|
32
|
160
|
140
|
100
|
4-18
|
2
|
457
|
Z5-18/16
|
50
|
20
|
42
|
|
40
|
180
|
150
|
110
|
4-18
|
3
|
466
|
Z5-18/16
|
50
|
14
|
45
|
|
50
|
210
|
165
|
125
|
4-18
|
3
|
480
|
Z10-18/16
|
50
|
20
|
50
|
|
65
|
250
|
185
|
145
|
4-18
|
3
|
517
|
Z10-18/16
|
150
|
28
|
60
|
|
80
|
300
|
200
|
160
|
4-18
|
3
|
539
|
Z10-36/25
|
100
|
16
|
70
|
|
100
|
350
|
220
|
180
|
8-18
|
3
|
576
|
Z10-36/25
|
100
|
17
|
80
|
|
125
|
400
|
250
|
210
|
8-18
|
3
|
634
|
Z15-18/25
|
150
|
32
|
104
|
|
150
|
460
|
285
|
240
|
8-22
|
3
|
660
|
Z15-18/25
|
150
|
53
|
125
|
|
200
|
0.4
|
570
|
340
|
295
|
8-22
|
4
|
860
|
Z20-18/25
|
200
|
53
|
180
|
|
250
|
680
|
395
|
350
|
12-22
|
4
|
-
|
Z20-18/25
|
200
|
53
|
280
|
|
300
|
790
|
445
|
400
|
12-22
|
4
|
1003
|
Z20-18/25
|
300
|
45
|
434
|
|
350
|
900
|
505
|
460
|
16-22
|
4
|
-
|
ZD30-36a
|
300
|
45
|
-
|
|
400
|
1000
|
565
|
515
|
16-25
|
4
|
-
|
-
|
-
|
-
|
-
|
六、電動襯膠隔膜閥 產品選型
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的電動襯膠隔膜閥產品型號，請按型號直接向我司訂購；
