T47H浮球式蒸汽疏水調節閥
一、浮球式蒸汽疏水調節閥 產品概述
T47H-16c或Q浮球式蒸汽疏水調節閥適用于電站、化工、造紙等行業具有加熱器的工業部門，用于除氧汽水箱水位的調節。浮球式蒸汽疏水調節閥控制加熱器中的水量多少的設備。
|
|
|---|---|

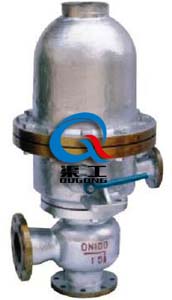

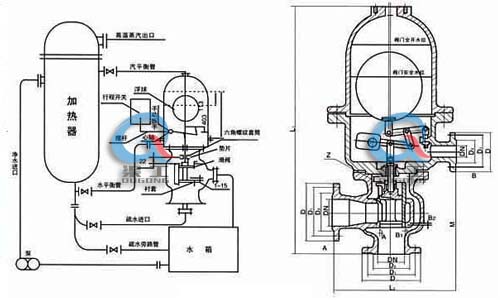

| 浮球式蒸汽疏水調節閥 | 浮球式蒸汽疏水調節閥 (產品結構圖) |
二、浮球式蒸汽疏水調節閥 產品特點及工作原理
1、此閥外形尺寸較大。適用于較大背壓力且不會泄漏蒸汽，排出的凝結水是接近蒸汽壓力的飽和水，故可以增加本閥門的設備熱效率和二次蒸汽利用的節能特點。
2、該閥隨著凝結水液面上升，當浮球升到距罩蓋底平面403mm時，閥門全開使冷凝結水大量排入水箱。當浮球下降113毫米后。閥門全關。冷凝水不能流出，使浮球穩定的限制在113-403毫米的空間范圍內變化。從而使閥門達到只能排放空氣和水殛高溫冷凝水，而阻止蒸汽泄漏。
3、本閥是利用凝結水液位的變化而使浮球上升和下降，也可以手柄操作。從而驅動下部的啟閉裝置。開啟和關閉。實現排水阻氣的功能。
三、浮球式蒸汽疏水調節閥 主要外形連接尺寸
| 產品型號 | 公稱通徑DN(mm) | 主要外形尺寸 | 連接尺寸 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 長 | 寬 | 高 | L1 | L2 | M | A-D | D1 | D2 | b | z-φd | DN | B-D | D1 | D2 | b | z-φd | ||
| T47H-16C | 40 | 460 | 540 | 964 | 160 | 240 | 385 | 145 | 110 | 85 | 18 | 4×18 | 40 | 145 | 110 | 85 | 18 | 4×18 |
| 50 | 160 | 125 | 100 | 20 | 4×18 | |||||||||||||
| 80 | 195 | 160 | 135 | 22 | 4×18 | |||||||||||||
| 100 | 215 | 180 | 155 | 25 | 8×18 | |||||||||||||
| 150 | 470 | 560 | 980 | 280 | 240 | 210 | 30 | 8×23 | ||||||||||
四、浮球式蒸汽疏水調節閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的浮球式蒸汽疏水調節閥型號，請按型號直接向我司銷售部訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
