直接作用膜片式減壓閥
一、支管減壓閥 產品概述
本公司的YZ11X支管減壓閥,直接作用膜片式減壓閥主要用于多種建筑給水系統、消防系統、中央空調系統、采暖系統等。YZ11X支管減壓閥,直接作用膜片式減壓閥用于支管減壓，可使供水壓力分配均衡，免除部分供水超壓，優化高層建筑給水分區。YZ11X支管減壓閥,直接作用膜片式減壓閥可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護大部分水器具。
|
|
|---|---|

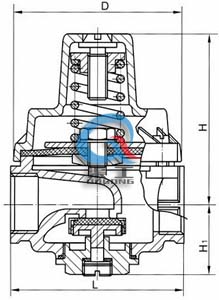

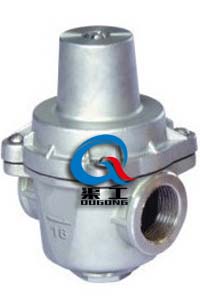

| YZ11X支管減壓閥 | YZ11X支管減壓閥 (結構尺寸圖) |
二、支管減壓閥 產品特點
采用直接作用隔膜式結構，內結構簡單，無卡阻，性能優良，使用時間長。
耐臟防水垢,不需過濾器,不需旁通管,配管簡單,能節省大量空間和配管成本。
出口壓力精密可調，在一般場合下，可以認為出口壓力不受入口壓力的影響（出口壓力的變化量是△P1的8%）。
良好的水力特性，壓力損失小，減壓比可達成10：1以上。
可達到多種減壓要求，適用于支管減壓系統。
三、支管減壓閥 工作原理
支管減壓閥出口壓力作用在隔膜底面和閥瓣底面，當它大于彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。
支管減壓閥可能的故障原因
霜凍損壞，在寒冷地區應注意保溫。
水流方向裝錯，減壓閥變成止回閥，出口壓力為0。
彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。
旁通管漏水，使P2偏離設定值，鑒于本減壓閥的耐久性，建議不安裝亮度通管為宜。
四、支管減壓閥 主要技術參數
| 類型 | 型號 |
公稱壓力 PN（MPa） |
公稱通徑 DN（MPa） |
連接形式 | 閥體材料 | 出口壓力（MPa） | 工作溫度℃ |
|---|---|---|---|---|---|---|---|
| 支管減壓閥 |
YZ11X-16T YZ11X-25T |
1.6，2.5 | 15~50 | 內螺紋 | 青鋼 | 0.05~0.6（可調） | 80 |
|
YZ11X-16P YZ11X-25P |
不銹鋼 |
五、支管減壓閥 主要連接尺寸
| 公稱通徑DN（MPa） | 尺寸（MM） | 重量 | ||||
|---|---|---|---|---|---|---|
| MM | in | H1 | L | H | φG | （Kg） |
| 15 | 1/2 | 31 | 60 | 76.5 | 59 | 1.2 |
| 20 | 3/4 | 31 | 75 | 76.5 | 73 | 1.2 |
| 25 | 1 | 36 | 88 | 85 | 81 | 1.4 |
| 32 | 11/4 | 42 | 93 | 98 | 81 | 1.5 |
| 40 | 11/2 | 45 | 98 | 102 | 85 | 2 |
| 50 | 2 | 54 | 130 | 117 | 98 | 2.65 |
六、支管減壓閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的支管減壓閥型號，請按型號直接向我司銷售部訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們為您審核把關。
