一、手動偏心半球閥 產品概述
本公司的手動偏心半球閥是利用偏心閥體，偏心球體和閥座，閥桿作旋轉時在共同軌跡自動定心，關閉過程中越關越緊，達到良好的密封目的。偏心半球閥的球體和閥座脫離，密封圈的磨損小，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。手動偏心半球閥較適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
|
|
|---|---|

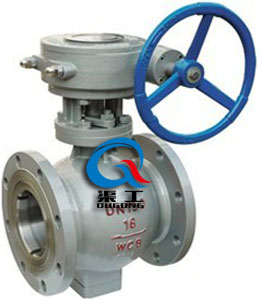

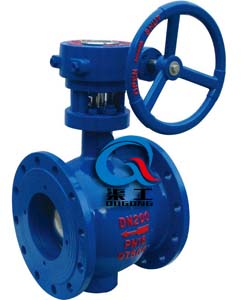

| PQ340F/H手動偏心半球閥 | PQ340F/H手動偏心半球閥 |
二、手動偏心半球閥 產品特點
1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，切除結垢障礙，密封好。使兩相混流易結垢固體析出的混流輸送。
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經的處理，密封面組合成防腐、不易磨損等各種類型，適合多種場合需求。
3、密封嚴密、輸送有害氣體不易泄露。
4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，使用壽命較長。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，制止了閥門密封失效后，整臺報廢的弊端。
三、手動偏心半球閥 主要零件材料
| 名稱 | 材質 |
|---|---|
| 閥體 | QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
| 閥軸 | 2Cr13、1Cr13 |
| 閥瓣 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
| 閥座 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
| 軸承 | 鋁青銅、FZ－1復合材料 |
| 填料 | 聚四氟乙烯、柔性石墨 |
四、手動偏心半球閥 主要性能參數
| 公稱壓力(Mpa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
|---|---|---|---|---|---|
| 公稱通經(mm) | 40－1600 | 40－1600 | 40－1200 | 40－600 | 40－600 |
| 密封試驗壓力(Mpa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
| 殼體試驗壓力(Mpa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 適用溫度(℃) | －29～300、－29～425、－29～540 | ||||
| 適用介質 | 清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類 | ||||
| 驅動方式 | 手動、電動、氣動 | ||||
| 連接形式 | 法蘭連接、對夾連接 | ||||
| 安裝方式 | 立式安裝、臥式安裝 | ||||
五、手動偏心半球閥 外形結構圖
|
|
|---|---|
| PQ340F/H手動偏心半球閥 (大口徑) | PQ40F/H手動偏心半球閥 (小口徑) |
六、手動偏心半球閥 主要性能參數
|
公稱壓力 PN (MPa) |
公稱通徑DN | 尺 寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L |
D 系列1/系列2 |
D1 | D2 | D6 | b | f | Z-φd | |||
| mm | in | 法蘭 | ||||||||
| 0.6 | 40 | - | 125 | 130 | 100 | 80 | - | 16 | 3 | 4-14 |
| 50 | - | 140 | 140 | 110 | 90 | - | 16 | 3 | 4-14 | |
| 65 | - | 190 | 160 | 130 | 110 | - | 16 | 3 | 4-14 | |
| 80 | - | 178 | 190/185 | 150 | 125 | - | 18 | 3 | 4-18 | |
| 100 | - | 200 | 210/205 | 170 | 145 | - | 18 | 3 | 4-18 | |
| 125 | - | 254 | 240/235 | 200 | 175 | - | 20 | 3 | 8-18 | |
| 150 | - | 267 | 265/260 | 225 | 200 | - | 20 | 3 | 8-18 | |
| 200 | - | 292 | 320/315 | 280 | 255 | - | 22 | 3 | 8-18 | |
| 250 | - | 330 | 375/370 | 335 | 310 | - | 24 | 3 | 12-18 | |
| 300 | - | 390 | 440/435 | 395 | 362 | - | 24 | 4 | 12-23 | |
| 350 | - | 430 | 490/485 | 445 | 412 | - | 26 | 4 | 12-23 | |
| 400 | - | 530 | 540/535 | 495 | 465 | - | 28 | 4 | 16-23 | |
| 450 | - | 580 | 595/590 | 550 | 518 | - | 28 | 4 | 16-23 | |
| 500 | - | 630 | 645/640 | 600 | 568 | - | 30 | 4 | 16-23 | |
| 600 | - | 800 | 755 | 705 | 670 | - | 30 | 5 | 20-26/25 | |
| 1.0 | 40 | - | 125 | 145 | 110 | 85 | - | 16 | 3 | 4-18 |
| 50 | - | 140 | 160 | 125 | 100 | - | 16 | 3 | 4-18 | |
| 65 | - | 190 | 180 | 145 | 120 | - | 18 | 3 | 4-18 | |
| 80 | - | 178 | 195 | 160 | 135 | - | 20 | 3 | 4-18 | |
| 100 | - | 200 | 215 | 180 | 155 | - | 20 | 3 | 8-18 | |
| 125 | - | 254 | 245 | 210 | 185 | - | 22 | 3 | 8-18 | |
| 150 | - | 267 | 280 | 240 | 210 | - | 24 | 3 | 8-23 | |
| 200 | - | 292 | 335 | 295 | 265 | - | 24 | 3 | 8-23 | |
| 250 | - | 330 | 390 | 350 | 320 | - | 26 | 3 | 12-23 | |
| 300 | - | 390 | 440 | 400 | 368 | - | 26 | 4 | 12-23 | |
| 350 | - | 430 | 500 | 460 | 428 | - | 28 | 4 | 16-23 | |
| 400 | - | 530 | 565 | 515 | 482 | - | 28 | 4 | 16-25 | |
| 450 | - | 580 | 615 | 565 | 532 | - | 30 | 4 | 20-25 | |
| 500 | - | 630 | 670 | 620 | 585 | - | 30 | 4 | 20-25 | |
| 600 | - | 800 | 480 | 725 | 685 | - | 34 | 5 | 20-30 | |
| 700 | - | 900 | 895 | 840 | 800 | - | 38 | 5 | 24-30 | |
| 800 | - | 1000 | 1010 | 950 | 905 | - | 42 | 5 | 24-34 | |
| 1.6 | 40 | - | 125 | 145 | 110 | 85 | - | 16 | 3 | 4-18 |
| 50 | - | 140 | 160 | 125 | 100 | - | 16 | 3 | 4-18 | |
| 65 | - | 190 | 180 | 145 | 120 | - | 18 | 3 | 4-18 | |
| 80 | - | 178 | 195 | 160 | 135 | - | 20 | 3 | 8-18 | |
| 100 | - | 200 | 215 | 180 | 155 | - | 20 | 3 | 8-18 | |
| 125 | - | 254 | 245 | 210 | 185 | - | 22 | 3 | 8-18 | |
| 150 | - | 267 | 280 | 240 | 210 | - | 24 | 3 | 8-23 | |
| 200 | - | 292 | 335 | 295 | 265 | - | 26 | 3 | 12-23 | |
| 250 | - | 330 | 405 | 355 | 320 | - | 30 | 3 | 12-25 | |
| 300 | - | 390 | 460 | 410 | 375 | - | 30 | 4 | 12-25 | |
| 350 | - | 430 | 520 | 470 | 435 | - | 34 | 4 | 16-25 | |
| 400 | - | 530 | 580 | 525 | 485 | - | 36 | 4 | 16-30 | |
| 450 | - | 580 | 640 | 585 | 545 | - | 40 | 4 | 20-30 | |
| 500 | - | 630 | 705 | 650 | 608 | - | 44 | 4 | 20-34 | |
| 600 | - | 800 | 840 | 770 | 718 | - | 48 | 5 | 20-41 | |
| 700 | - | 900 | 910 | 840 | 788 | - | 50 | 5 | 24-41 | |
| 800 | - | 1000 | 1020 | 950 | 898 | - | 52 | 5 | 24-41 | |
| 2.5 | 40 | - | 125 | 145 | 110 | 85 | - | 18 | 3 | 4-18 |
| 50 | - | 140 | 160 | 125 | 100 | - | 20 | 3 | 4-18 | |
| 65 | - | 190 | 180 | 145 | 120 | - | 22 | 3 | 8-18 | |
| 80 | - | 178 | 195 | 160 | 135 | - | 22 | 3 | 8-18 | |
| 100 | - | 200 | 230 | 190 | 160 | - | 24 | 3 | 8-23 | |
| 125 | - | 254 | 270 | 220 | 188 | - | 28 | 3 | 8-25 | |
| 150 | - | 267 | 300 | 250 | 218 | - | 30 | 3 | 8-25 | |
| 200 | - | 292 | 360 | 310 | 278 | - | 34 | 3 | 12-25 | |
| 250 | - | 330 | 425 | 370 | 332 | - | 36 | 3 | 12-30 | |
| 300 | - | 390 | 485 | 430 | 390 | - | 40 | 4 | 16-30 | |
| 350 | - | 430 | 550 | 490 | 448 | - | 44 | 4 | 16-34 | |
| 400 | - | 530 | 610 | 550 | 505 | - | 48 | 4 | 16-34 | |
| 450 | - | 660 | 600 | 555 | - | 4 | 20-34 | |||
| 500 | - | 630 | 730 | 660 | 610 | - | 52 | 4 | 20-41 | |
| 600 | - | 800 | 840 | 770 | 718 | - | 56 | 5 | 20-41 | |
| 700 | - | 900 | 955 | 875 | 815 | - | 60 | 5 | 24-48 | |
| 800 | - | 1000 | 1070 | 990 | 930 | - | 64 | 5 | 24-48 | |
| 4.0 | 40 | - | 125 | 145 | 110 | 85 | 76 | 18 | 3 | 4-18 |
| 50 | - | 140 | 160 | 125 | 100 | 88 | 20 | 3 | 4-18 | |
| 65 | - | 190 | 180 | 145 | 120 | 110 | 22 | 3 | 8-18 | |
| 80 | - | 178 | 195 | 160 | 135 | 121 | 22 | 3 | 8-18 | |
| 100 | - | 200 | 230 | 190 | 160 | 150 | 24 | 3 | 8-23 | |
| 125 | - | 254 | 270 | 220 | 188 | 176 | 28 | 3 | 8-25 | |
| 150 | - | 267 | 300 | 250 | 218 | 204 | 30 | 3 | 8-25 | |
| 200 | - | 292 | 375 | 320 | 282 | 260 | 38 | 3 | 12-30 | |
| 250 | - | 330 | 445 | 385 | 345 | 313 | 42 | 3 | 12-34 | |
| 300 | - | 390 | 510 | 450 | 408 | 364 | 46 | 4 | 16-34 | |
| 350 | - | 430 | 570 | 510 | 465 | 422 | 52 | 4 | 16-34 | |
| 400 | - | 530 | 655 | 585 | 535 | 474 | 58 | 4 | 16-41 | |
| 450 | - | 580 | 680 | 610 | 560 | 524 | 60 | 4 | 20-41 | |
| 500 | - | 630 | 755 | 670 | 612 | 576 | 62 | 4 | 20-48 | |
| 600 | - | 800 | 890 | 795 | 730 | 678 | 62 | 5 | 20-54 | |
| 700 | - | 900 | 995 | 900 | 835 | 768 | 68 | 5 | 24-54 | |
| 800 | 1000 | 1135 | 1030 | 960 | 876 | 76 | 5 | 24-58 | ||
七、手動偏心半球閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
