一、氣動放料閥 產品概述
本公司的FL641F氣動放料閥性能與用途：操作方便，開啟自由，運動穩定；閥瓣裝配維修簡單，密封結構合理，密封圈替換方便。 FL641F氣動放料閥結構主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘?shù)攘慵L641F氣動放料閥在管道中一般應當水平安裝。
|
|
|

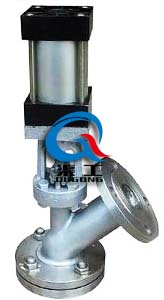

FL641H氣動放料閥
|

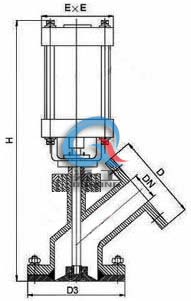

FL641H氣動放料閥 (結構圖)
|
二、氣動放料閥 產品特點
(一)、FL641F氣動放料閥適用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的使用溫度下限為-29℃,溫度上限為425℃)。使用介質如顆粒、油品、紙漿、二氧化碳、氣(不銹鋼材質的使用溫度下限為-100℃，使用溫度上限為232℃)。嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度＞150℃濃度＞30%)。
(二)、不銹鋼的一般工作溫度：≤150℃
(三)、壓力范圍：0.6~2.5MPa
(四)、通徑范圍：25~250mm
氣動放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底 部，因此除去工藝介質通常在容器出口的殘留現象。上展式放料閥閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供上提和下降兩種工作方式閥瓣。
三、氣動放料閥 主要技術參數
|
壓力
|
工作溫度
|
適用介質
|
|
公稱壓力
|
1.6
|
上密封試驗
|
≤175℃
|
水、顆粒、油品等
|
|
殼體試驗
|
2.4
|
高壓密封試驗
|
四、氣動放料閥 主要零件材料
|
零件名稱
|
ZGICr18Ni9Tit系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12M02Ti系列
|
ZG00Cr17Ni14M02系列
|
WCB系列
|
|
閥體/閥蓋
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
WCB
|
|
閥桿
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
WCB
|
|
閥瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
WCB
|
|
墊片
|
304＋PTFE
|
304L＋PTFE
|
316＋PTFE
|
316L＋PTFE
|
石墨＋304
|
|
螺柱
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
五、氣動放料閥 主要連接尺寸
|
口徑
|
上展式
|
下展式
|
|
D
|
D3
|
H
|
D0
|
D
|
D3
|
H
|
D0
|
|
25
|
115
|
115
|
270
|
160
|
115
|
135
|
225
|
160
|
|
32
|
135
|
135
|
285
|
160
|
135
|
145
|
300
|
160
|
|
40
|
145
|
145
|
355
|
180
|
145
|
160
|
340
|
180
|
|
50
|
160
|
160
|
370
|
180
|
160
|
180
|
345
|
180
|
|
65
|
180
|
180
|
465
|
220
|
180
|
195
|
425
|
220
|
|
80
|
195
|
195
|
480
|
250
|
195
|
215
|
445
|
250
|
|
100
|
215
|
215
|
590
|
280
|
215
|
260
|
535
|
280
|
|
125
|
245
|
245
|
730
|
300
|
245
|
280
|
585
|
300
|
|
150
|
280
|
280
|
775
|
320
|
280
|
330
|
665
|
320
|
六、氣動放料閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的FL641H氣動放料閥產品型號，請按型號直接向我司訂購；
